箱式固定式交流金属封闭开关设备

贵州变压器

产品概述

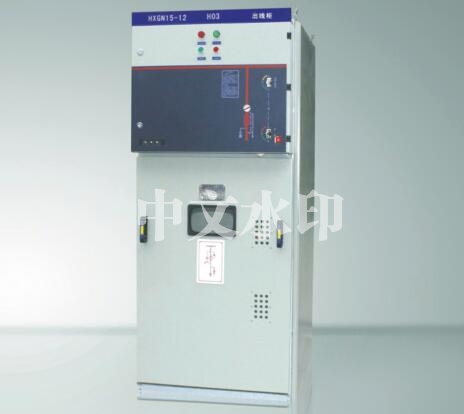

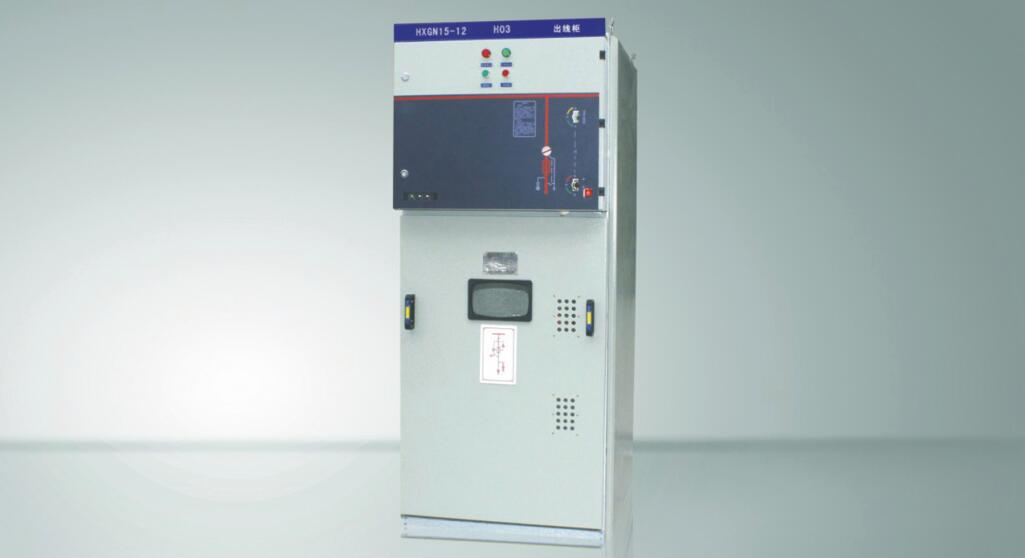

HXGN15-12(SF6)型单元式交流金属封闭环网开关设备(以下简称环网柜)是我国在引进国外先进技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压电器产品。各项技术性能指标全IEC62271-200:2003和GB3906标准。

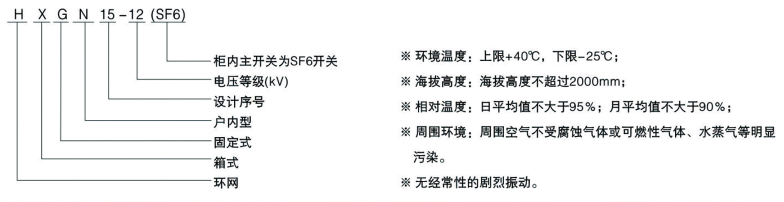

型号含义及使用环境

结构特点

※ 环网柜体采用2mm厚敷铝锌板(或冷轧板喷塑后)铆接成型，柜后设有二处压力释放孔，其一是针对电缆室，另一个针对负荷开关/母线室。此结构能够最大限度地保障人身安全和运行设备的可靠。

※ 各间隔小室

a.母线室：母线室位于柜的顶部并连接相邻开关柜。

b.负荷开关是独立单元，内部充以SF6气体。

c.电缆室：大约75%空间是用于电缆连接、熔断器、接地开关和CT、PT安装。

d.机构小室与联锁：小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。

e.继电器箱：继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。

※ 压力释放

a.上面的压力释放：上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。

b.下面的压力释放：下面是用于释放电缆小室内部电弧事故时产生的气体压力。
