贵州GCS抽出式开关柜

您的当前位置: 首 页 >> 产品中心 >> 低压开关柜

贵州GCS抽出式开关柜

  • 所属分类:贵州低压开关柜

  • 点击次数:
  • 发布日期:2021/04/27
  • 在线询价
详细介绍

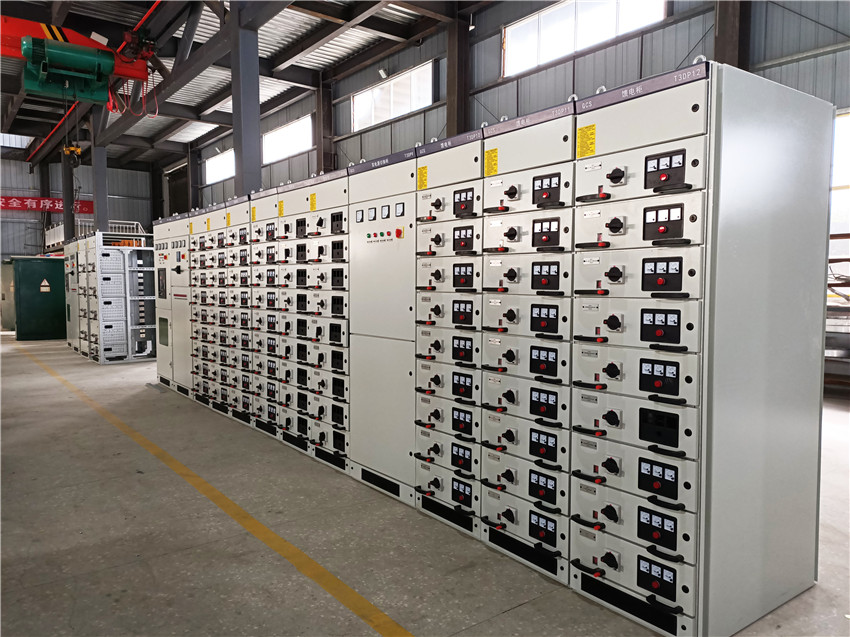

GCS抽出式开关柜

贵州开关柜

产品概述

GCS型低压抽出式开关柜,适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为400V、660V,额定电流为5000A及以下的发供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

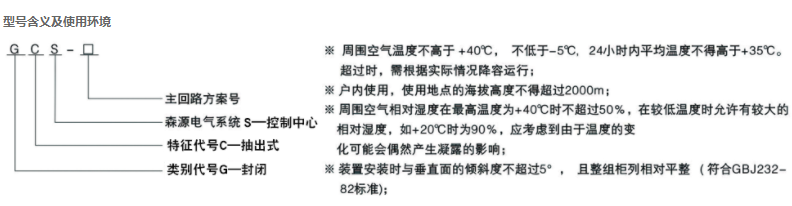

型号含义及使用环境

贵州开关柜

使用环境

※ 设备的主构架采用8MF型钢或C型钢,构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm。

※ 设备各功能室严格分开,其隔室主要分为功能单元室、母线室、电缆室、各单元的功能相对单独。

※ GCS柜体的尺寸系列如表2.

※ 功能单元

a、抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流800A及以下。

b、抽屉改变只在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

c、每台MCC柜多能安装1 1个二单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板

d、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。

e、抽屉面板具有分、合、试验、抽出等位置的标志。

※ 馈线柜和电动机控制柜设有的电缆隔室,既提高了电缆的使用稳靠性,又大地方便了用户对电缆的安装与维修。电缆隔室有二个宽度尺寸(240mm和440mm)可供选用或柜后出线(不占柜宽度),视电缆数量、截面和用户对安装维修方便的要求而定。
